X-ray成像检测是电池安全检查的重要环节

2022-02-28 11:01     来源:unicomp.cn     X-ray成像检测 X射线检测

锂电池是中国核心基础产业的关键材料之一,可以在消费电子产品、汽车、医疗器械、通信产品、军事工业、航天等领域发挥重要作用。据权威数据显示,中国锂电池出货量从2016年增加到2019年,从46GWh增加到120GWh。中国商业研究院预测,今年中国锂电池出货量将达到157GWh。

从以上数据可以看出,锂电池在中国的市场规模在不断扩大,相信锂电池制造商会根据市场需求增加锂电池的产量。除了锂电池的生产,制造商经常需要使用精密仪器进行检测,例如使用X-RAY高清成像仪来检测锂电池芯的对齐度。锂电池的生产工艺比较复杂,主要生产工艺流程主要涵盖电极制作的搅拌涂布阶段、电芯合成的卷绕注液阶段,以及化成封装的包装检测阶段,价值量占比约为(35~40%):(30~35)%:(30~35)%。

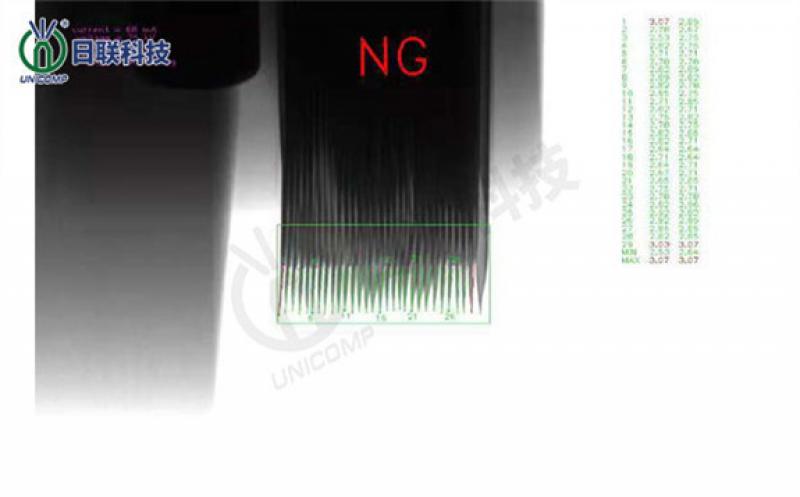

据了解,差异主要来自于设备供应商不同、进口/国产比例差异等,工艺流程基本一致,价值量占比有偏差但总体符合该比例。锂电生产前段工序对应的锂电设备主要包括真空搅拌机、涂布机、辊压机等;中段工序主要包括模切机、卷绕机、叠片机、注液机等;后段工序则包括化成机、分容检测设备、过程仓储物流自动化等。锂电池制造过程中,中段工艺主要是完成电池的成型,主要工艺流程包括制片、极片卷绕、模切、电芯卷绕成型和叠片成型等,是当前国内设备厂商竞争比较激烈的一个领域,占锂电池生产线价值量约30%。 锂电池Pack产线相对简单,核心工序包括上料、支架粘贴、电焊、检测等工艺,核心设备为激光焊接机以及各类粘贴检测设备。正负极的错位,隔膜褶皱、极耳翘角、极片折伤都可能会带来安全问题,锂电池自然是需要X-RAY设备进行检测。X-RAY设备是利用X光射线穿透进行检测,其原理就是利用介质对X射线的吸收度不同然后利用平板探测器对这种微弱差进行"捕光摄像",随后我们便可以得到黑白影图。这种硬图我们是可以进行保存,让技术人员进行后期辨别。

市场上有那么多X-RAY高清成像仪制造商,哪个制造商的产品质量好,价格低?

日联科技是一家集研发、生产、销售和服务为一体的锂电池生产设备解决方案提供商。日联科技生产的X-ray锂电池透视成像检测设备不仅可以观察动力锂电池正负极片材料内部微观结构,还可以观察成品动力锂电池的内部结构及缺陷。结合尺寸测量定量分析,为动力锂电池研发设计者及生产制造商提供帮助,优化生产流程及制造工艺,为新能源汽车提供安全保障。
