X射线成像检测分析对保障用电安全的积极意义

2021-10-09 09:19     来源:日联科技     无损检测X射线探伤X射线



耐张线夹是三跨架空线路中广泛使用的电力金具。在耐张线夹的安装过程中,需要在高处进行多处压接,不仅安装难度大,宏观上也难以观察压接质量,且压接不良会导致防滑槽漏压、铝线散股和芯线未压接等缺陷。

保障用电安全,了解耐张线夹的典型缺陷,明确耐张线夹上缺陷的分布位置和产生原因,针对不同缺陷出现的概率提出处理建议是十分重要的工作。

耐张线夹主要的压接部件为铝管、钢锚、防滑槽、芯线和铝线等。大数据分析后最易出现的是防滑槽未压紧、防滑槽漏压以及铝线散股这三类缺陷。数量较少的缺陷为芯线断裂、钢锚断裂、芯线未压接、鼓胀等。

我们通过X射线成像设备检测结果来分析典型严重缺陷,主要有以下的情况:防滑槽未压紧和芯线断裂缺陷、芯线未压接缺陷、铝管鼓胀缺陷、钢锚断裂等。X射线成像检测设备可以有效进行无损检测,通过影像图片的分析,方便深入了解工件状态,从而判断分析缺陷成因,为下一步的避免缺陷环节提供可靠的数据参考。

结合对耐张线夹的射线检测统计数据以及现场检测结果,严重缺陷分为两种:安装缺陷和运行缺陷。安装缺陷是指耐张线夹安装过程中产生的缺陷,运行缺陷是指耐张线夹安装后,在运行状态下产生的缺陷。

其中,防滑槽未压紧、防滑槽漏压、芯线未压接、铝线散股、钢锚断裂、芯线断裂等6种典型缺陷为安装缺陷,缺陷的成因为安装过程中的操作不当和安装人员的责任心不强;鼓胀缺陷为自然原因造成的缺陷。

了解了缺陷问题产生的情况及原因之后,线夹的安装也必须遵守有关安装操作规程的规定,在安装过程中要严格规范施工,且耐张线夹安装后,应当校验安装结果,检查压接质量,以减少缺陷的数量;对耐张线夹缺陷种类进行统计分析,确定了各种类型缺陷出现的概率。对最容易出现缺陷的部位,如防滑槽和铝线,应当进行重点检查;在施工过程中,应完善施工制度,保障施工质量,提高施工人员的素质。同样的,合理选择检测设备,对于发现问题、保证线夹质量、确保用电安全方面是十分必要的。

中国核能高质量发展大会

推荐阅读

美国萨凡纳河氚设施的工程创新使项目节省了1880万美元

萨凡纳河核解决方案公司(SRNS)在新型氚生产设施(HANM)用数字射线照相设备替换过时的X射线系统的项目上节省了1880万美元,该设施位于萨凡纳河场址H区。 2021-10-13

用核科学应对病媒传播的疾病

蚊子是人类最致命的敌人之一,因为它们能够传播疟疾和寨卡病毒病等疾病,可在全球范围内造成破坏。然而,一些国家正在使用一种以核技术为基础的生育控制方法——昆虫不育技术,来防治登革热等蚊子传播的疾病。 2021-10-13

冷阴极X射线数字成像技术研究及应用

传统X射线管采用的都是热阴极技术,但热阴极因工作原理等诸多因素存在体积较大、重量大、耗能高、寿命短、电子发射调制时间长等不足,在核电射线检测中受到很大限制。 2021-10-11

新设备实现拍瓦系统与X射线自由电子激光配对

SLAC实验室的新设备实现了拍瓦系统与X射线自由电子激光的配对,有望为极端物理研究提供更多的可能,助力热稠密等离子体、天体物理学和行星科学的研究。 2021-10-10

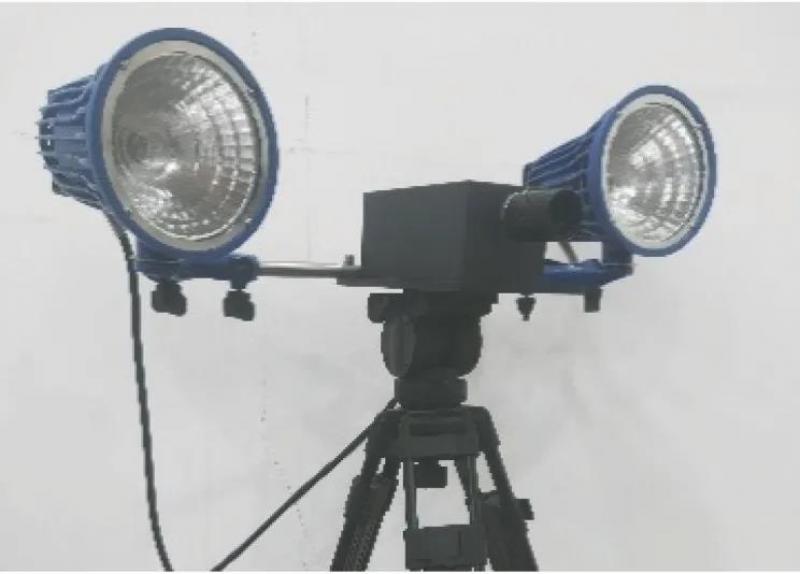

长脉冲红外无损检测的图像增强技术
