俄罗斯新型核潜艇——“别尔哥罗德”

2021-07-26 11:38     来源:高端装备产业研究中心     俄罗斯 核潜艇

“别尔哥罗德”号潜艇

前言:K-329“别尔哥罗德”(Belgorod,俄:Белгород)是俄罗斯一艘特殊用途的核潜艇,是09852项目的唯一代表,“别尔哥罗德”是“波塞冬”(“Status-6”)型无人驾驶潜航器的专门运载工具。建造于北德文斯克造船厂,于2019年4月23日下水。该核潜艇全长达184米,堪称“全球最长核潜艇”。按照计划,“别尔哥罗德”原定于2020年底进入舰队,但随后交付舰队的最后期限推迟至2021年底。2021年6月25日,北德文斯克造船厂已对“别尔哥罗德”核潜艇进行首次海试,这标志着国家试航已进入最后阶段。

发展历程

1992年7月24日,949A“安泰”项目核潜艇在北德文斯克造船厂开始建造,出厂号为664。1993年4月6日,它被更名为“别尔哥罗德”;

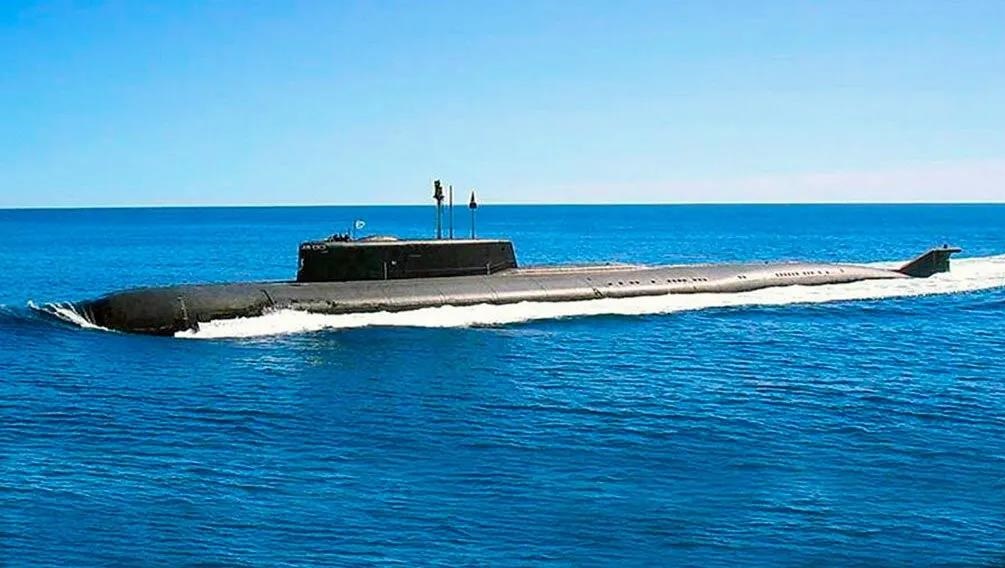

“别尔哥罗德”基于曾经的949A巡航导弹核潜艇改进而来

1994年5月16日退出海军队伍并被封存;

2000年9月,同类型核动力船“库尔斯克”沉没后,俄军决定恢复建造“别尔哥罗德”;2004年12月31日,该舰的船体工作组装完毕,但没有技术设备和导弹发射井。当时完工的成本估计约为1亿卢布。然而这项工作的融资金额很小,北德文斯克造船厂自主建完了船只;

2006年,完成“别尔哥罗德”号核潜艇的建造工作被列入国家国防命令。但2006年7月20日,在国防部长谢尔盖·伊万诺夫访问北德文斯克造船厂期间,就已决定不将“别尔哥罗德”引入海军,准备程度估计为80%。

2009年,俄军考虑将885“柃树”项目的巡航导弹综合系统进行重新装备。

2012年初,俄罗斯海军总司令弗拉基米尔·维索茨基宣布,“别尔哥罗德”正通过一项特殊项目完成建造工作。2012年12月20日重新归入09852项目。

2018年,计划将该潜艇交付给俄罗斯海军。2018年11月,国防部宣布组建“别尔哥罗德”核潜艇舰组人员。

2019年4月23日,“别尔哥罗德”核潜艇从北德文斯克的船台滑道下水。2019年,完成了潜艇漂浮、核电站测试和系泊测试等工作。

最初预计该潜艇将在2020年进入俄军舰队,“波塞冬”在2021年左右服役,但并没有实现。据专家介绍,搭载“波塞冬”的“别尔哥罗德”核潜艇原定于2020年底在世界海洋执行战斗任务,但也没有实现。2021年6月25日,“别尔哥罗德”首次进入工厂海试。

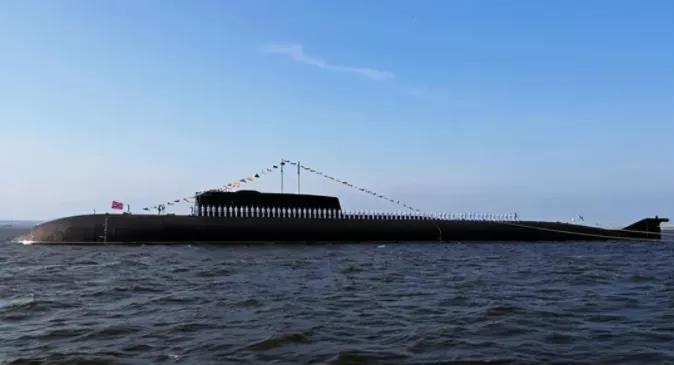

“别尔哥罗德”核潜艇日前进行第一次试航画面

结构特点和性能参数

在建造和改建的过程中,潜艇的长度从154米增加到184米。这比世界上最大的941“鲨鱼”项目潜艇长近11米。2019年6月,美国军事专家萨顿发布了一张卫星侦查图像,图像上可能显示了K-329“别尔哥罗德”紧挨着“北风之神”项目的K-549“弗拉基米尔公爵”核潜艇;从图片看,“别尔哥罗德”比“弗拉基米尔公爵”更长更宽,这意味着之前公布的“别尔哥罗德”预期尺寸不是最终尺寸。

据悉,“别尔哥罗德”的主要特点是特殊设计的航行螺旋桨,保证了航进过程中的极小噪音,这是该项目的主要特点。正是因为这个原因,在潜艇的所有为数不多的照片中,螺旋桨都被小心地包裹着。

• 新设计的特点和功能:

船体加大,可停靠小型水下航行器(如无人水下航行器)和水下救生设备。以前拥有核动力装置的攻击潜艇现在变成了水下无人器的母舰。舰艇应配备海底设备,并应进行海底电缆的敷设或检查。为此,它可以搭载在船体上,也可以搭载较小的(自动)水下航行器。

自动水下航行器“大键琴-2R-RM”可以停泊在船底下。还有一个可以运输70米长的潜艇的站点。两者都在1000米深度下适用,都配备使用机械式操纵臂的核动力装置和设备。

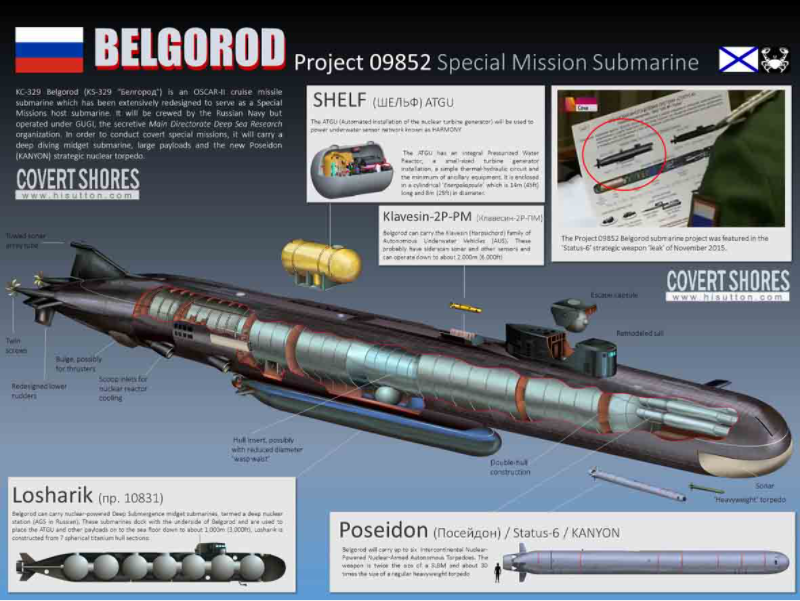

“别尔哥罗德”号潜艇的设计特点

• 性能参数:

作为世界上最大的核潜艇,“别尔哥罗德”长184米,宽18.2米,浸入深度可达520米,水下排水量从24000吨增至30000吨,比24000吨的“北风之神”还大,仅次于48000吨的“台风”;潜航时最大速度可达32节,舰组人员编制为120人;2个容量为190MW的OK-620M.02核反应堆提供动力,可驱动2个带2个螺旋桨的汽轮机。可搭载2×650mm和4×533mm鱼雷发射器、“波塞冬”核鱼雷;“风”、“瀑布”、“口径”等导弹;“针-S”、“柳树”便携式防空导弹等武器。

“别尔哥罗德”核潜艇性能参数表

功能特点

“别尔哥罗德”号拥有其他作战核潜艇所不具备的三大特点:

1、可作为无人潜航器母舰

“别尔哥罗德”可搭载6艘不同型号的无人潜航器;同时还能搭载一座深海发电站,可为水下设备进行充电,也可与其他设备对接进行充电作业;该潜艇在原154米场的基础上插入了一个30米长的特殊舱段,该舱段设有压力平衡舱,可供潜水员出艇作业。

2、可搭载“波塞冬”核鱼雷

“别尔哥罗德”恢复建造后的任务要求发生了变化,该艇在执行常规战略威慑的同时,还必须为搭载“波塞冬”核动力无人潜航器做准备,并且要搭载6枚,这也是“别尔哥罗德”号长度变化的最主要原因。“波塞冬”有超长的射程,相比传统核潜艇,该鱼雷的体积大幅缩小,因此大大增加了突防几率。

3、腹部有一个半埋坞舱

“别尔哥罗德”的腹部还有一个半埋坞舱,可搭载一艘排水量2000多吨左右的核潜艇,而该核潜艇正是此前在巴伦支海附近发生火灾的10831核潜艇,又被称为深海工作站。该型核潜艇极为神秘,至今流出的照片也寥寥无几。

此外,“别尔哥罗德”还搭载了主声呐、侧扫声呐、光学设备以及电磁探测器等等,这些设备虽然在某种意义上是为了确保该潜航器在水下能够自主航行,但同时也令其具备了水下侦察、监控能力。凭借着超远航程以及千米下潜深度,俄方完全可以利用“波塞冬”对相关目标进行长期或战术性侦察和监控。平时监控、侦察,战时突袭摧毁对方战略目标,这进一步体现了“波塞冬”核动力无人潜航器重要作用。


“别尔哥罗德”能携带许多不同用途的水下技术装备

武器装备

2015年11月11日,媒体展示了一款口径为1.6米、续航里程10000公里、攻击深度1000米的核鱼雷“波塞冬”,专为对沿海城市进行毁灭性打击而设计的一种“报复性打击武器”,这使得它在性能和战术使用上与T-15相似。

09852“别尔哥罗德”号核潜艇和09851“哈巴罗夫斯克”号核潜艇被称为鱼雷载体。据塔斯社报道,这艘核潜艇将能够搭载六枚“波塞冬”,这一点得到了一些军事专家的证实。

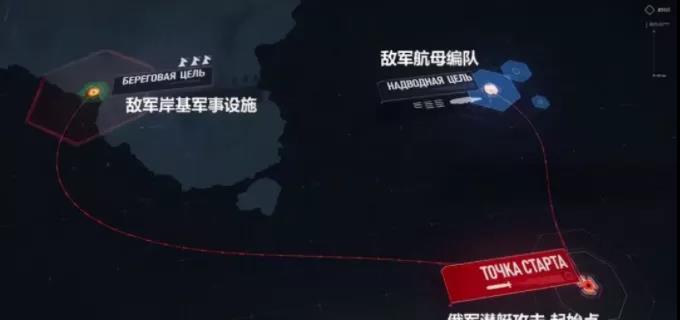

“别尔哥罗德”号核潜艇能利用“波塞冬”核鱼雷打击航母编队和沿岸目标

一篇英文杂志上的图表文章中,“别尔哥罗德”不仅被称为“波塞冬”的载体,还被称为18511“大比目鱼”核动力深海工作站的载体,可用于“大键琴-2R-RM”型深海装置。还提到“别尔哥罗德”将能够在上层运输一个块反应堆,该反应堆旨在为“陆架”潜艇传感器网络供电。


“大键琴-2R-RM”装置

“别尔哥罗德”核潜艇(随后是“哈巴罗夫斯克”)将成为第一艘搭载无人器和机器人系统的第五代潜艇。俄罗斯潜艇舰队的战术也将变得完全不同,这对敌人来说很重要,而且是不可预测的。“别尔哥罗德”旨在成为战略核威慑的要素之一,能够摧毁沿海地区的整个航空母舰群和目标,潜艇将能够发射,即使不接近敌人,也能从码头岸墙发射。

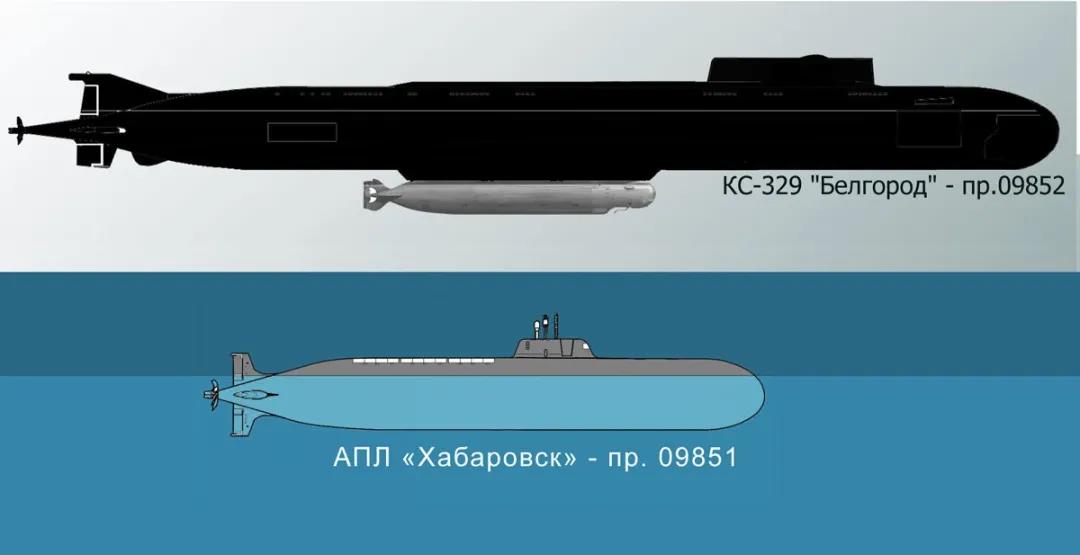

“别尔哥罗德”(上)与“哈巴罗夫斯克”(下)核潜艇

此外,“别尔哥罗德”可携带“自主式核动力深水工作站”(西方国家称其为AGS),包括70米长的“Losharik”(AS-31)和55米长的PALTUS(AS-35和AS-21)。

“波塞冬”核鱼雷

“别尔哥罗德”核潜艇可携带的这些装备里,威力最强的当属“波塞冬”鱼雷。2015年,俄罗斯宣布重启核鱼雷计划,并将其命名为“波塞冬”。根据媒体报道,“波塞冬”总重100吨左右,相当于30多枚重型鱼雷。它属于水下核动力无人潜航机,核反应堆为动力,其核燃料可供航行1万公里,航行深度达到1000米,水下航行速度最高可达100节。

根据俄罗斯国防部发布的一些测试照片,“波塞冬”长约24米,直径约1.6米。草图显示了一个长约4米、直径约1.5米的弹头,爆炸威力从2到100兆吨不等。“别尔哥罗德”号应携带约6艘“波塞冬”。在多大程度上可以重新加载,其实施的条件是什么,目前尚无消息。

“波塞冬”核鱼雷不仅能打击水面舰艇部队,还能利用无人潜航器靠近海岸,重创基础设施,而且目前世界上没有一种拦截系统能将其拦截,因此“波塞冬”也被称为“世界末日”。俄罗斯拥有如此先进性能的“波塞冬”核鱼雷,便可以利用海底这个天然的隐蔽环境,在从潜艇上发射后,以悄无声息的方式,摧毁敌方航母舰队以及敌方布置在海岸线附近的各种目标。


“波塞冬”鱼雷

小结

“别尔哥罗德”是全球最庞大的核潜艇之一,可搭载核动力深海工作站、无人潜航器和核鱼雷,也是“波塞冬”无人潜航器的首个载具,是“军民两用”和“核常兼备”的多功能侦查-打击战略武器系统。该核潜艇未来装备俄罗斯海军后,便能进一步提升俄罗斯海军的核打击能力,且这对于提升俄罗斯整体的国家核威慑能力而言,也有着很大的帮助作用。它的出现象征着俄罗斯海军的装备水平又向前迈出了一大步,进一步提升了俄罗斯的国防实力。

参考文献[1]К-329 «Белгород»[2]Российская новая подводная лодка «Белгород» с атомными торпедами[3]Подводный "монстр" Апокалипсиса[4]ПРОЕКТ 09852, СПЕЦИАЛЬНАЯ АПЛ "БЕЛГОРОД"[5]全球最长的核潜艇-“别尔哥罗德”号[J/OL].天幕防雷.2021-07.[6]末日武器“波塞冬”核鱼雷!一枚可摧毁半个美国,引发9级海啸[J/OL].军范2021-05-08.

<table data-sort="sortDisabled" style="letter-spacing: 0px; font-size: 17px; max-width: 100%; font-family: -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" width:="" 539px;="" border-collapse:="" collapse;="" color:="" rgb(51,="" 51,="" 51);="" padding:="" 0px;="" text-align:="" justify;="" margin:="" 0px="" 10px;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"=""> 性能 具体参数 排水量 14700吨(水上)/30000吨(水下) 长度 184 宽度 18.2 速度 15节(水上)/32节(水下) 操作范围 无限制 浸入深度 520 浸入深度限制 600 平均吃水量(根据设计水线) 9.2 动力装置 2个容量为190MWOK-620M.02核反应堆,驱动2个带2个螺旋桨的汽轮机 舰组人员 120 武器装备

鱼雷武器:

2x650mm和4x533mm鱼雷发射器、“波塞冬”核鱼雷;

导弹武器:

“风”、“瀑布”、“口径”导弹;

防空武器:

“针-S”、柳树便携式防空导弹
