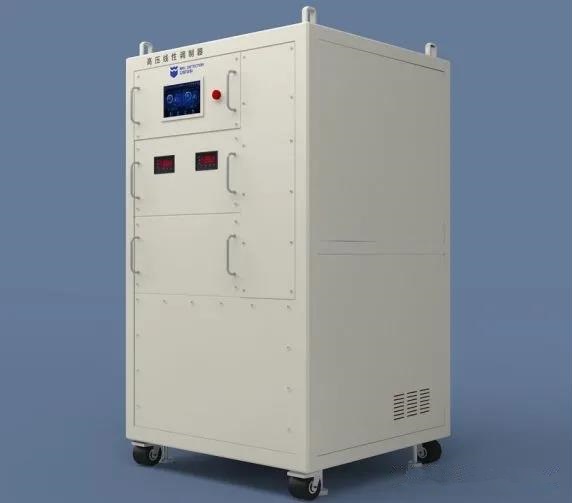

电子直线加速器部件—高压脉冲调制器的功能

2021-09-24 15:23     来源:艾崴安检     直线加速器
高压脉冲调制器是驻波电子直线加速器的关键部件,它产生一定振幅、宽宽、重复频率和一定功率的高压脉冲,调制器负载为M5193磁控管和加速器电子枪。

直流高压电源先通过充电电感向脉冲形成网络(即人工线)充电,充电电压近似等于电源电压的两倍;然后把一个宽度一定的低压脉冲加到开关管栅极上,使开关管导通,接着脉冲形成网络通过导通的开关管放电,在负载上产生个高压大功率的高压脉冲。采用高频逆变充电方式,突破了线性充电的局限性,使脉冲高压连续可调,同时磁控管与电了枪分别采用独立的脉冲变压器供电,能在线调节高压输出,通过时序调整,使得电子束与微波的作用时间更为合理。考虑到负载到调制器柜相距80m的传输可能带来的波形畸变,初级高压电缆采用2根高压电缆并联使用,同时在高压电缆两侧分别加RC匹配电路。将磁控管、电子枪、脉冲变压器(同时供高压与灯丝馈电)以及磁控管、电子枪灯丝电源、其中磁控管灯丝和电子枪灯丝电源变压器都可按负载情况对变压器抽头进行调节,钛泵电源盒,测量磁控管脉冲电流互感器放在x机箱内。

独立的电子枪电源,调制器电子枪高压输出采用独立的脉冲变压器,并且配有独立的电子枪电源分机,使得调机时,可在线调节高压输出,并通过时序调整,来达到加速器指标要求的能量和最大剂量输出。当有外触发信号时,该路有触发信号输出到开关管,使电容放电,形成电子枪高压脉冲。电子枪触发信号,由AFC分机内的触发时序电路控制,来控制不同能量时电子枪高压脉冲输出。
