电子直线加速器系统的部件—电子枪的结构与特点

2021-09-29 17:17     来源:艾崴安检     直线加速器

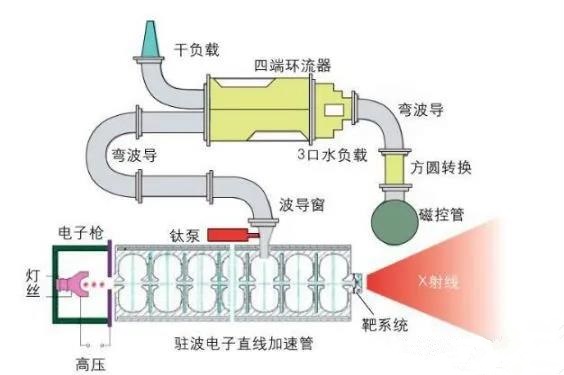

电子枪的结构与特点: 电子枪结构采用三电极皮尔斯型,阴极采用间热式,由灯丝加热,阴极选用系统扩散型材料,其发射表面平均有效逸出功比常规型阴极低,工作温度低,因此使电子枪具有特点为:阴极发射电流大,工作温度较低,使用寿命长;为了满足电子束射程长,束流不发散的要求,在电子枪后面加磁透镜;采用螺旋推进压力式真空密封装置,使电子枪系统具有可拆卸试验性能。

电子枪高压绝缘性能好,相对尺寸较小,重量轻。目前正在运行的电子枪工作性能稳定,但是基于它的结构形式,长时间运行后,加热灯丝可能烧断,阴极发射寿命到期,一旦出现这些情况,需要及时更换,所以必须加工备件,而且重新装架后要保持原有的发射特性。为此,利用程序,模拟了聚焦极与阴极,阴极与阳极相对位置变化对电子枪发射特性的影响。聚焦极与阴极相对位置改变对电子枪发射的影响首先按照原来电子枪的结构尺寸和工作条件进行了电子轨迹的模拟计算。

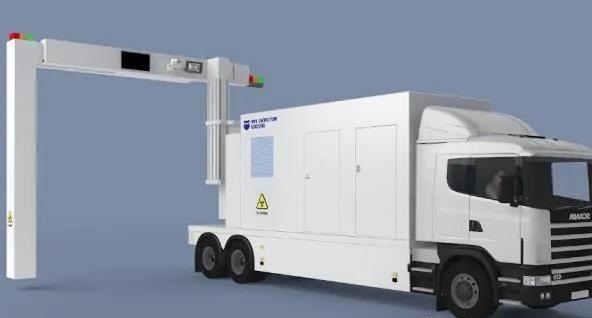

海关大型集装箱检测系统是安装在海关进行货物检查,防止走私的一种具有在线实时图象处理,进行无损检测的设备系统。加速器是产生高能射线源的系统,根据海关检查特点,需要加速器系统长期工作稳定可靠,并且为了使探测器显示的图象清晰,分辨率高,要求加速器出口打靶的束流流强大,束斑小。为此目的,对于提供电子束的电子枪必须具有发射电流大,发射度较小,使用寿命长,发射稳定,便于更换部件等特点,目前采用的电子枪基本上满足上述条件。
